Laporan Praktikum Jaringan komputer mod-2 pertemuan-1


LAPORAN PRAKTIKUM
JARINGAN KOMPUTER
MODUL 2







Disusun oleh:
Nama          : Inda Indriyana
NIM  : 2011081065
 Teknik Informatika TI B
LABORATORIUM KOMPUTER
FAKULTAS ILMU KOMPUTER
UNIVERSITAS KUNINGAN
2012

PENGENALAN PERALATAN JARINGAN KOMPUTER DAN TEKNIK PENGKABELAN
A.     Pembahasan
Dasar Teori :
Jaringan komputer adalah kumpulan dua atau lebih dari komputer yang saling berhubungan satu sama lain. Produktifitas dan efisiensi merupakan bentuk keuntungan yang kita dapat dari jaringan komputer. Sebagai misal dengan adanya jaringan komputer memungkinkan pemakaian printer secara bersama-sama, memungkinkan pengkopian file antar PC dsb.

Perangkat Jaringan
Supaya beberapa komputer saling terhubung, maka diperlukan perangkat yang menghubungkan 2 komputer atau lebih. Perangkat – perangkat tersebut adalah sbb :
1.      PC (Personal Computer)
2.      Network Interface Card (NIC)
3.      Media (Kabel dan Non Kabel atau waireless)
4.      Konsentrator (Hub/Switch)

Network Interface Card (NIC)
Merupakan suatu card yang ditanam di komputer yang berguna untuk menghubungkan dengan komputer lain.

Pada motherboard komputer biasanya ada slot (tempat menancap card) yang disebut expansion slot. Slot ini biasa juga dipakai untuk menancapkan VGA Card untuk menghubungkan antara CPU dan monitor. Dan salah satu dari slot itu bisa dipakai untuk menancapkan NIC Card, supaya komputer kita bisa terhubung dengan jaringan.
Kadang-kadang sekarang NIC Card sudah termasuk dalam fasilitas Motherboard kita (onboard), sehingga kita tidak perlu lagi susah-susah memasangnya.
Ada 3 tipe yaitu ISA, PCI dan PCMCIA. ISA bentuk slotnya panjang, sudah tidak terpakai lagi. Slot PCI lebih pendek dari ISA, tetapi meskipun lebih pendek mendukung kecepatan I/O yang lebih cepat. Untuk Laptop dikenal PCMCIA Card, mirip kartu kredit sedikit tebal.

Kabel
Ada beberapa jenis kabel untuk jaringan :
·         UTP (Unshielded twisted pair)
Kabel paling murah berbentuk mirip kabel telepon. Bentuk kabel UTP dan konektornya  seperti pada gambar:
Ada tiga jenis koneksi pada kabel UTP yaitu :
F Cross
F Straight
F Rollover
cross cable
Biasa dipakai untuk menghubungkan secara langsung 2 komputer (Peer To Peer. Dengan penampang seperti pada gambar.

  Gambar Penampang cross cable


Straight
Digunakan untuk koneksi 2 buah komputer atau lebih dengan memakai sambunganhub/switch. Bentuk penampangnya adalah dapat dilihat pada gambar.

Gambar Penampang Straight Cable

Rollover
Digunakan untuk management peralatan jaringan memakai komputer yang ada.
·         Koaksial
Mirip dengan kabel televisi, dulu banyak digunakan, tapi sekarang jarang sekali digunakan.

Gambar  Kabel Koaksial
·         Fiber Optik
Kabel termahal, tapi mendukung kecepatan transfer terbagus.

Gambar Kabel Fiber Optik

Dalam memilih kabel disesuaikan dengan jenis NIC dan bentuk jaringan yang akan kita bentuk. Untuk UTP, konektornya dikenal dengan nama RJ45.
Hub atau switch
Hub/Switch adalah perangkat penghubung.

Mendesain sebuah Lan sederhana 10 sampai 20 komputer tidaklah sulit. Anda cukup menghubungkan komputer tersebut dengan server melalui concentrator (hub/switch) maka jaringan sudah akan berjalan dengan baik. Contoh sederhana hubungan perangkat bisa dilihat pada gambar .

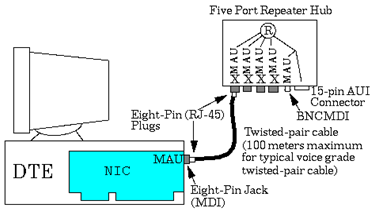

Gambar Hubungan antara perangkat jaringan

Dalam dunia jaringan koneksi secara fisik biasa disebut dengan phisical topolgy. Beberapa jenis/tipe koneksi secara fisik yang dikenal dijaringan adalah sbb :
1.      Topologi Bus

Gambar Topologi Bus

2.      Topologi Ring

Gambar Topologi Ring

3.      Topologi Star

Gambar Topologi Star

Percobaan :
1.      Teknik Pengkabelan (Cross Cable)
Langkah-langkah untuk membuat kabel UTP dengan bentuk penampang straight cable dan cross cable :
-          Chek kabel dengan menggunakan fluke.
-          Hubungkan kabel UTP dengan fluke ke remote
-          Tekan tombol test, apabila lampu indikator berjalan tidak sesuai dengan hubungan warna kabel yang benar maka kabel ada kesalahan.
-          Potong ujung kabel UTP, kemudian kuliti kabel tersebut sampai terlihat kabel yang berwarna-warni.


-          Tata kabel yang berwarna-warni tersebut sesuai dengan aturan bentuk penampang cross cable, yaitu :


-    Rapikan ujung kabel dengan tang krempeng kemudian hubungkan dengan konektor RJ 45 sampai benar-benar kuat.
-    Kemudian rekatkan atau kuatkan kabel dengan tang dengan cara masukan konektor RJ 45 kedalam lubang yang ada pada tang sesuai ukurannya dan tekan tang hingga berbunyi klik. Agar kabel benar-benar terpasang dengan baik.
2.  Tes kabel dengan fluke atau tester, apabila kabel sudah benar maka jalannya lampu indikator akan sesuai dengan aturan bentuk penampang cross cable.

Daftar Pertanyaan :
1.      Berikan kesimpulan hasil praktikum yang anda lakukan.
Jawab : Kesimpulan :
-          Ada tiga jenis koneksi pada kabel UTP yaitu :
F Cross
F  Straight
F Rollover
-         ifconfig eth0 <IP address> merupakan perintah untuk menyeting IP address pada komputer          kj dengan menggunakan sistem operasi LI NUX
-         Komputer yang tidak berada dalam satu jaringan tidak akan pernah terkonek karena ......
2.      Selain memkai memakai media kabel, untuk koneksi ke jaringan kita, juga bisa memakai     j     wirles. Jelaskan peralatan-peralatan yang beerhubungan dengan koneksi wirles!
Jawab :
     -antena
            - Satellite
            - Microwave
            - Infrared
            - Bluetooth
            - Wi-Fi
      - Access Point
3.      Sebutkan kelebihan dan kekurangan masing-masing jika kita memakai media UTP, coaxial,    j      fiber dan wirles!
Jawab:
v  UTP
*Keunggulan : - Rendah dalam Medium capacity.
                        - Harga yang murah berbanding kabel-kabel yang lain
*Kelemahan  : - Bandwith kecil
v  Fiber Optik
*Keunggulan : - Bandwith sangat besar
                         - Bebas Pengaruh Lingkungan
*Kelemahan :   - Biaya lebih mahal
v  Coaxial
* Kelebihan :- Tidak  banyak membutuhkan bantuan repeater sebagai penguat
                       - Bandwith lebih tinggi dibanding UTP
v  Wireless
   *Kelebihan : Tidak butuh kabel
   *Kekurangan : - Kurang aman
                            - Harga lebih mahal
TUGAS
  1. Gambar  diagram penampang kabel stright, cross dan roll over pada kabel UTP.!
  2. Apa kegunaan testing yag ada pada kabel, yang baru kita buat?
  3. Sebutkan nama alat yang dipakai untuk testing kabel dan bagaimana cara pengoprasiannya!
  4. Bagaimana parameter kabel UTP yang di test dengan alat testing itu bagus?
JAWABAN TUGAS :
  1. Gambar penampang kabel
    1. Gambar penampang kabel cross
    1. Gambar penampang kabel stright

    1. Rool over
        Koaksial
Miripdengankabeltelevisi, dulubanyakdigunakan, tapisekarangjarangsekalidigunakan.

Fiber Optik
Kabeltermahal, tapimendukungkecepatan transfer terbagus.

  1. Kegunaannya adalah
- Melihat koneksi antar kabel
Mengecek nya. Sudah berfungsi atau tidak agar bisa digunakan dengan benar sebagaimana fungsi kabel itu sendiri.
- apakah pin-pin yang terkoneksi sesuai dengan konfigurasi.
Memastikan penyusunan kabel yang di pasang sesuai dengan jalur nya.
  1. Nama alat yang dipakai untuk testing kabel adalah cabel tester.
Cara pengoprasiannya sendiri yaitu dengan cara memasukan Ujung Kabel ke Induk tester dan Ujung kabel satunya di Anak Testeter diamana tester itu sendiri terdiri dari dua tester yaitu induk tester dan anak tester. Kedua bagian itu yaitu yang besar sebagai induk tester dan yang kecil sebagai anak tester. Sedangkan cara kerjanya sendiri adalah setelah kita memasukan kabel ke tester maka kita geser tombol dari of ke on sehingga akan terlihat lampu yang menyala sessuai dengan susunan kabel yang telah disusun. Jika semuanya menyala sesuai susunannya, maka kabel siap digunakan atau jika tidak maka kita harus mengatur ulang kabel begitu seterusnya.
  1. Jika lampu indikator juga menyala pada posisi lampu indikator induk menyala, maka kabel tersebut tidak ada masalah. Jika lampu indikator tester induk menyala pada nomor tertentu sedangkan lampu indikator pada tester anak pada nomor tersebut tidak menyala, berarti kabel dengan warna yang bersangkutan mengalami masalah. Jika lampu indikator tester induk menyala pada nomor tertentu sedangkan lampu indikator pada tester anak menyala pada nomor yang lain bearti urutan pemasangan yang tidak benar. (kecuali untuk jenis cross ).
